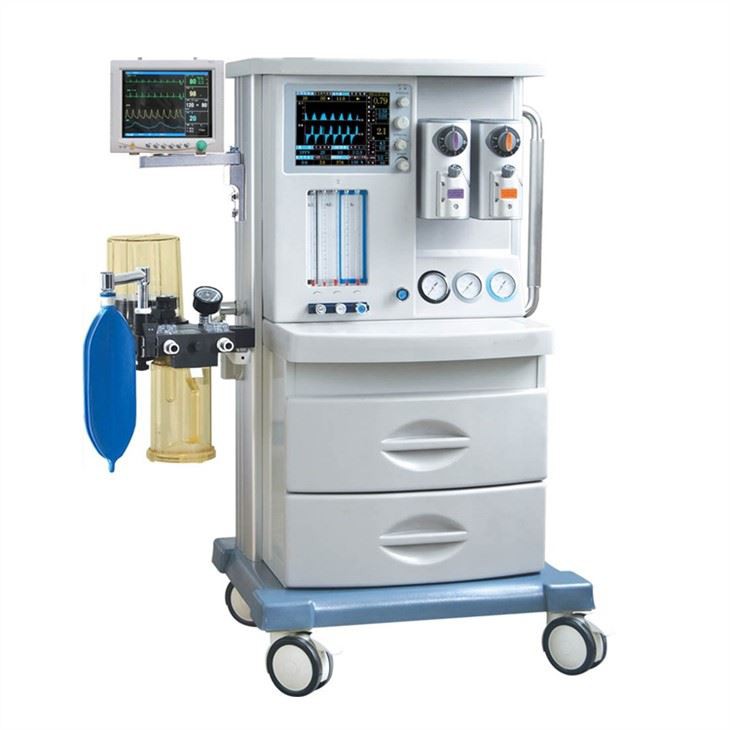

2007anesteesia masinkoosneb neljast peamisest allsüsteemist tööpõhimõtte osas: gaasivarustus- ja juhtimissüsteemisüsteem, hingamis- ja ventilatsiooniahela süsteem, puhastussüsteem ning süsteemi funktsioonide ja hingamisahela monitoride kogum. Mõnedel anesteesiamasinatel on ka mõned monitorid ja häired, et juhtida tähelepanu teatud füsioloogiliste muutujate väärtustele ja muutustele ning parameetritele, mis on seotud kardiopulmonaalse funktsiooniga või gaasi ja anesteetilise kontsentratsiooniga hingamissegus. Üldiselt pakuvad tootjad standardtoodete jaoks ainult vähem seire- ja häirekombinatsioone.
Järgnev selgitab peamiselt anesteesiamasina koostist ja funktsiooni tööpõhimõttest:
1. Gaasivarustus- ja kontrollahelasüsteem
Kuna anesteesiamasin vajab töötamisel palju hapnikku, saadakse see tavaliselt haigla tsentraalsest gaasivarustussüsteemist või hapnikuballoonidest. Iga gaasisisend balloonist vooluringi peab läbima filtri, ühesuunalise ventilatsiooniventiili ja regulaatori. Regulaator võib vähendada rõhku anesteesiamasina sobiva töörõhuni. Tsentraalne gaasivarustussüsteem ei vaja regulaatorit, sest gaas on langenud umbes 4 kg-ni. Anesteesiamasina sobiv töörõhk on 3-6 kg. Enamikul anesteesiamasinatel on hapnikuallika rikke häiresüsteem. Kui hapnikurõhk on alla 2,8 kg, vähendab või katkestab masin teiste gaaside voolu ja aktiveerib häire.

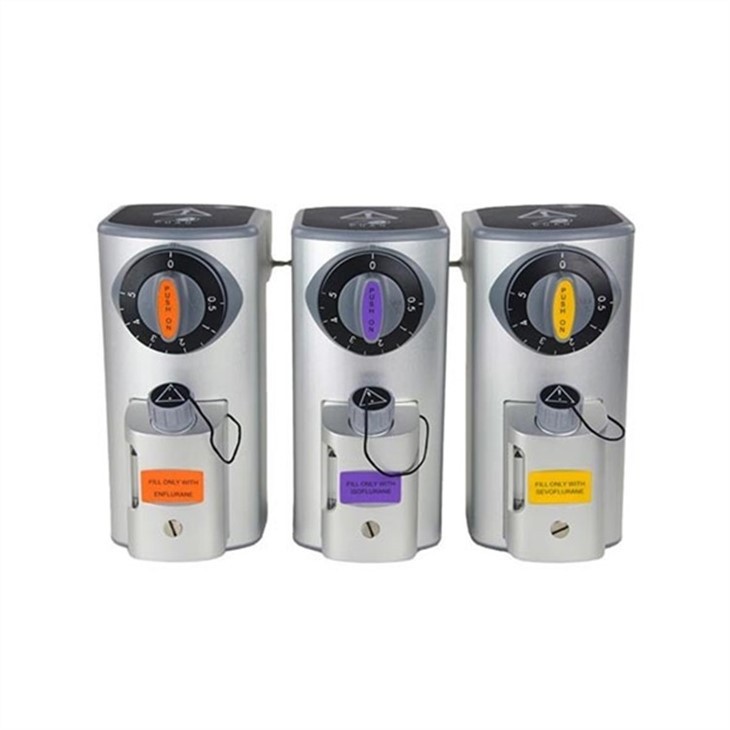

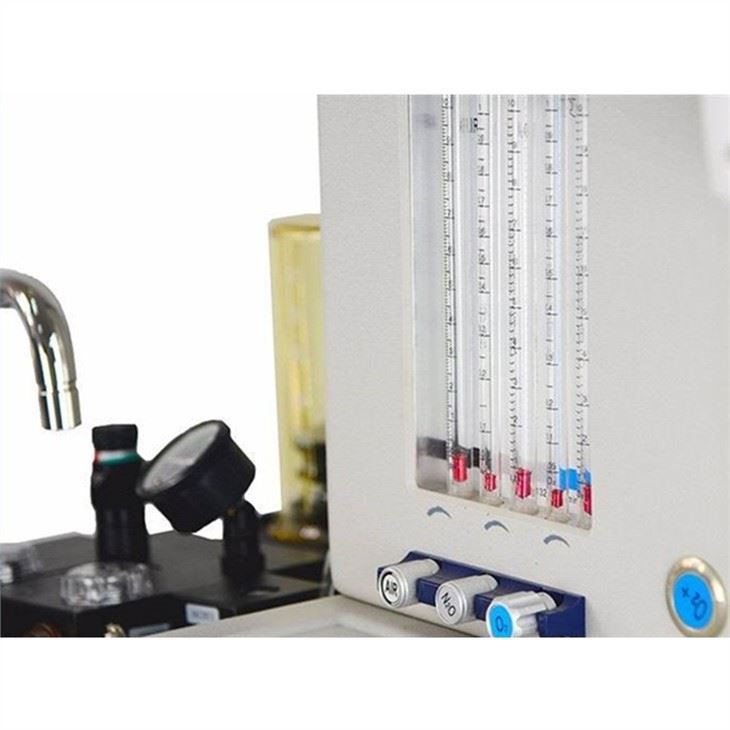

Iga pideva voolu seadmes oleva gaasi voolukiirust reguleerib voolumõõtur ja seda kuvab voolumõõtur. Voolumõõtur võib olla mehaaniline või LCD-ekraaniga elektrooniline andur. Pärast seda, kui gaas läbib juhtventiili ja voolumõõturi, siseneb see vajadusel madalrõhuahelasse, see läbib aurusti ja seejärel tarnitakse patsiendile. Hea anesteesiamasina puhul tuleks naerugaasi ja hapniku voolujuhtimise mehhanism siduda, ainult sel viisil ei lange hapniku ja naerugaasi suhe kunagi miinimumini (0,25L/min).
2. hingamis- ja ventilatsiooniahela süsteem
Enamik anesteesiamasinaid võib pakkuda pidevat hapniku ja anesteetilise gaasi voolu, mida nimetatakse vereringesüsteemiks. Seda tüüpi anesteesiamasinas on kaks peamist tüüpi hingamisahelaid, suletud tüüp ja pools closed tüüp. Suletud hingamisahelas naaseb kogu patsiendi väljahingatav gaas pärast CO2 eemaldamist vereringesüsteemi. Pools closed režiimis siseneb osa patsiendi väljahingatud gaasist vereringesüsteemi ja väljub osaliselt vereringesüsteemist. Vereringesüsteemis nimetatakse värske gaasi toitevoolu alla 1L/min madala vooluga anesteesiaks ja värske gaasi voolu alla 0,5L/min nimetatakse minimaalse voolu anesteesiaks.
Käsitsi ventilatsioon nõuab, et operaator pigistaks turvapatja pidevalt käsitsi, et patsient hingaks. Pika aja jooksul ei ole operaator mitte ainult väga väsinud, vaid mõjutab ka teisi ülesandeid. Seetõttu kasutatakse patsiendi hingamiseks sageli automaatseid ventilaatoreid. Ventilaator sunnib anesteesia segagaasi patsiendi vooluringi ja hingamissüsteemi ning võtab vastu patsiendi väljahingatava gaasi ja värske gaasi. Anestesioloog saab reguleerida selliseid parameetreid nagu loodete maht, hingamissagedus, inspiratoorne-eksspiratiivne suhe ja minuti ventilatsioon vastavalt patsiendi seisundile. Reguleerige ventilatsioonimeetodit, et see vastaks patsiendi erinevatele vajadustele.
3.Puhastussüsteem
Puhastussüsteem, tuntud ka kui süsinikdioksiidi neeldumissüsteem, koosneb 1-2 CO2 neeldumismahutist. Mahutid on täidetud sooda lubja või baariumlubjaga. Peamine ülesanne on eemaldada CO2 patsiendi väljahingatud õhust.
4. Seire- ja häiresüsteem
Anesteesiamasinal on seirega seotud seadmete komplekt vastavalt erinevatele konfiguratsioonidele, nagu hingamisteede jälgimine, füsioloogia, anesteetilise gaasi kontsentratsioon ja jälgimine, mis võib kaudselt peegeldada patsiendi anesteesia sügavust ja lihaste lõõgastust.
Enamik anesteesiamasinate seiresüsteeme on varustatud põhiseireseadmega kui süsteemi platvormiga. Seiresisu hõlmab järgmist: hingamisteede rõhk, sissehingatav loodete maht, minutiventilatsioon, hingamissagedus ja sellega seotud häiresüsteemid. Muud vajalikku seiret saab osta eraldi ja lisada süsteemi.
Lisaks peab anesteesia töökoht olema varustatud anesteesia teabehaldussüsteemiga, mis võib vastu võtta, analüüsida ja salvestada anesteesia kliinilise ja administratiivse juhtimisega seotud teavet, koguda automaatselt teavet monitorilt ja luua automaatselt anesteesia salvestuslehe. Anesteesiamasin koosneb struktuurselt järgmistest osadest: raam, välisringlus, ventilaator ja seiresüsteem.
